聯係我（wǒ）們（men）
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道（dào）中南世（shì）紀城一期2B2-414--417室
灌漿堵漏加固：水泥水玻璃漿液堵漏性能研究（jiū）報告【2023】
發布時間：2023-07-11
來源：91香蕉小视频建工 瀏覽次數：7557
灌漿堵漏加固（gù）工程（chéng）中, 灌漿材料起著重要作用。雖然當前所選用的灌漿材（cái）料基本上能夠達到預期效果, 但多數隻是停留在根據（jù）經驗（yàn）行事的狀態, 理論（lùn）方麵的（de）研究仍十（shí）分欠（qiàn）缺。本次試驗以（yǐ）水泥和水玻璃漿材為研究對象, 意在尋求一種經濟（jì）合理的（de）灌（guàn）漿材料的最優配比, 從而滿足一般工程（chéng）所（suǒ）需要的強（qiáng）度、防水防滲性、化學穩定性以及耐久性等指標（biāo）。
水泥-水玻璃漿液性能的試驗分（fèn）析
水泥-水玻璃漿液性能主要（yào）表現為凝膠時間、強度、安定性、抗滲性、抗凍性（xìng）等。試驗對其中較為重要的凝膠時間、強度、安定性等3個性能進行研究（jiū）。
1、原料及外加劑的選（xuǎn）擇與製備
選用冀東水（shuǐ）泥廠生（shēng）產的盾石牌425號和525號普通矽酸鹽（yán）水泥，配置了3種不同性能（néng）的水玻璃（lí），即:模數2.1~2.5,濃度40°Be';模數3.1~3.4,濃度45°Be';模數3.1~3.4,濃度35°Be'。選用木鈣作為緩凝減水劑,
選用氯化（huà）鈣作為早強劑（jì）。
2、凝膠時間的測（cè）定
采（cǎi）用維卡（kǎ）法進行試驗。主要儀器有CIIN-1型測（cè）定儀、NJ-160A型攪拌機等。試（shì）驗（yàn）結果如圖（tú）1 ~圖4。
由圖1 ~圖4可（kě）以得出：

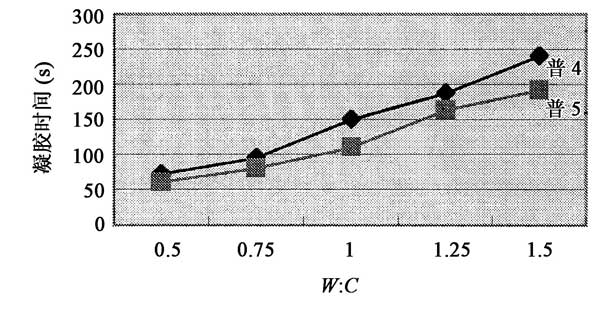

(1)隨著水泥標號的提高,凝膠時間減小，同（tóng）一-標號的水泥,隨著水灰比(W : C)增大（dà），凝膠時間增大。
(2)隨著水玻（bō）璃濃度的增大，凝（níng）膠（jiāo）時間增大;同（tóng）一濃度的水玻璃，隨水灰比增大,凝膠時間增大。

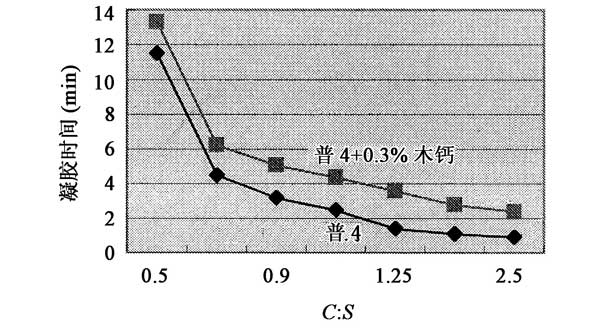

(3)隨（suí）著C : S的增大（dà），凝膠時間減小;其他條件相同（tóng）時，加入緩凝劑(木鈣) , 凝膠時間增大。

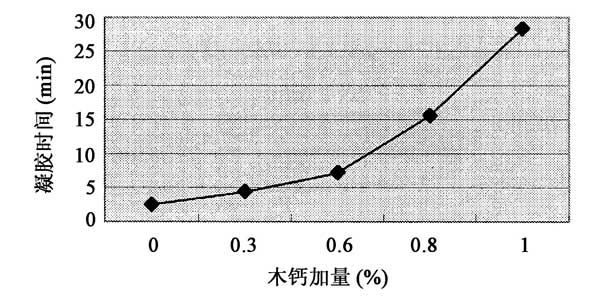

(4)隨著緩凝劑（jì）用量的（de）增大，凝膠時間增長速度加快,緩凝作用更為顯著,凝膠時間增大,但會使（shǐ）固結體強度降低。
3.安定性試驗
采用（yòng）雷（léi）氏法進行試驗。主要儀器有FZH-93型沸煮箱、雷氏夾膨脹測定儀、恒溫恒濕標準養護箱。
每（měi）個試樣的平均膨脹值按下式（shì）計（jì）算:
B平均=(B1 - B2)/2
式中B平均一平（píng）均膨脹值 (mm) ;
B1--試（shì）件 1煮後膨脹值(mm) ;
B2-- -試件2煮 後膨脹值(mm)。
2個試（shì）樣膨（péng）脹值的絕對誤差按下式計算:
△B= |B2- B1|
判別準則: (1)目測發現（xiàn）裂（liè）縫,即判斷該試樣安定性（xìng）不合格; (2) 當B平均≤5 0mm,且0B≤4mm時，即判斷該（gāi）試樣安定性合格; (3) 當B平均>5 0mm,且0B≥4mm時，即判斷（duàn）該試樣安定性不合格，(4)當B平均≤5 0m
但OB> 4mm時，應用同一樣品立即重做一-次試驗， 若（ruò）結果仍然如此（cǐ），則判斷該試樣安定性不合格（gé）。
通過分析計算可知，在其他條件相（xiàng）同的情況下，水灰比越大,安定性就越差,結石就越（yuè）容（róng）易（yì）開裂;C : S越小，安定性就越差，且強度很（hěn）低,結石越容易開裂。
綜合.上述分析,可以得知滿足實際工程需要的水泥（ní）-水玻（bō）璃漿液的最優（yōu）配比方案為（wéi）:
(1)水泥漿（jiāng）的水灰比為0.8:1~1:1。
(2)水泥漿與水玻（bō）璃的體（tǐ）積比為1 :0.6~1:0.8。
(3)水（shuǐ）玻璃（lí）的模數（shù）為2.5,波（bō）美度為40°Be'。
(4)緩凝劑（jì）(木鈣)的用量為0.6%~ 0.8%。(5)早強劑(CaCl2 :6H2O)的用量為1%。
這樣配方的凝膠時間為2 ~ 3min,抗壓（yā）強度變化範圍在10 ~ 18MPa。如果在漏水量大或流速大的孔段（duàn）中灌漿,需要急速凝（níng）膠時,除采用濃度大的水泥漿外（wài）(水:水泥=1 : 1) ,水泥漿（jiāng）與水玻璃的體積比宜采用
較（jiào）小值,如1 :0.3或1 :0.4。
聲明：本網站發布的內容(圖片、視頻和文字)以原創、轉載（zǎi）和分享網絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不（bú）代表本網站立（lì）場，如（rú）需處理請聯係（xì）客服（fú）。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
掃描添加好（hǎo）友
免費提供：防水堵漏施工方案
掃描二維碼
訪問91香蕉小视频防水堵漏公（gōng）司手機端
已幫助
7557人
7557人
您（nín）的鼓（gǔ）勵是（shì）作者最大的動力（lì）
