聯係我們
24小時服務熱線：

158-5106-6698

公司電話：0515-88404040

公司傳真：0515-88410418

客服QQ：348083717

郵箱：348083717@qq.com

地址：鹽城市城南新區新（xīn）都街道（dào）中南世紀城一期2B2-414--417室

  1. 當前位置：
  2. 首頁 >
  3. 技術百科 >
  4. 技術百科
有著20多年（nián）堵漏經驗的老（lǎo）師（shī）傅分析（xī）：混凝土結構裂縫主要原因？
發布時間：2023-04-29 來源：91香蕉小视频建工 瀏覽次數：6915
在結構混凝土施工（gōng）過程中，混凝土表麵常會（huì）出現各種病害，其中混凝土裂（liè）縫是很普（pǔ）遍的結構性病害之一。它不（bú）僅影響結構的美觀，也會降低結構混凝土的強度，影響結構（gòu）的使用性能和使用壽命，給人們的生活、生產帶來不便。因此，對引發結構混凝土（tǔ）裂縫的成因進行分析（xī）、歸納及采取預防措施（shī）很有必要。

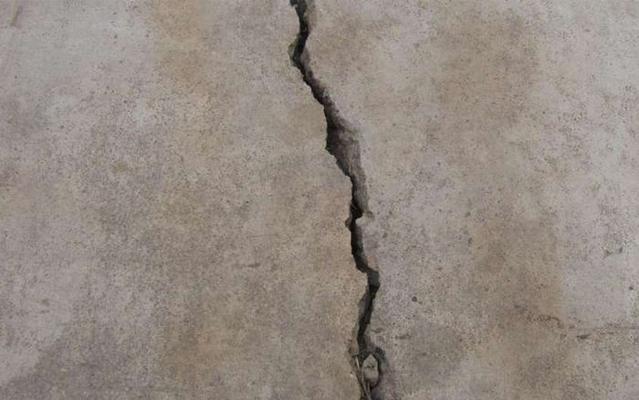

裂縫的成因
在施工和使用（yòng）過程中，引起建築混凝土（tǔ）結構開裂的原因很（hěn）多（duō），當發生溫度和濕度變化、結構（gòu）受荷、地基不均勻沉降、施工方式不（bú）當時，都非常容（róng）易產生裂縫，具體原因有以下幾方麵：
(1)設計（jì）構造
在設計時考（kǎo）慮（lǜ）不周，結構構件斷麵（miàn）突變或（huò）因（yīn）開洞、留槽引起應力集中；在構造處理不當時，現澆主梁在擱（gē）次梁處如果沒有設置附加箍筋或附（fù）加吊筋；以（yǐ）及各種結構縫設置不當等因素均容易導致（zhì）混凝土開裂。
(2)地基變形
建築（zhù）工程基礎不均（jun1）勻沉降是造成鋼筋混凝土開（kāi）裂的主要原因：
①房屋建於土（tǔ）質差別較大或軟弱土質上。
②建築物基礎深淺（qiǎn）不一。
③房屋相鄰部（bù）分的高度、荷重、結構剛度差別較大。
④建築物平麵形狀複雜、立麵變化過大、長度過大等原因造（zào）成基礎不（bú）均勻沉降。裂（liè）縫的大（dà）小、形狀、方向與地基變形的情況（kuàng）有關，由於地基變形的應力相對（duì）較大，使得裂縫一般是貫穿性的（de），危害較大（dà）。
(3)施工方麵（miàn）
施工工藝不當是造成鋼筋混凝土開（kāi）裂的（de）另一個主要原因。由於（yú）施工原因造成裂縫出現的因素很多，主要有：
①水泥、砂、石等質量不好是引起裂縫較常見的因素。若工程上用了這（zhè）些不合格的材料（liào）就會導致“豆腐渣工（gōng）程”，所以說（shuō）隻有把好材料的質量關，工程質（zhì）量才會在（zài）根本上得到保證；
②混凝土是一種人造混（hún）合材料，其質量（liàng）好壞（huài）的一個重要標誌是成型後混凝土的（de）均（jun1）勻性（xìng）和密實程度。因此混凝土的攪拌、運輸（shū）、澆灌、振實（shí）各（gè）道工序中的任何缺（quē）陷和（hé）疏漏，都可能使裂縫產生的直接或間接（jiē）原因；
③水分蒸發、水泥結石和混凝土（tǔ）幹（gàn）縮通常（cháng）是導致混凝土裂縫的重要（yào）原因。混凝（níng）土養護，特別是早期養護質量（liàng）與裂縫關係密切。早期表（biǎo）麵幹燥可（kě）使其內外濕度較大更容易產生裂（liè）縫；
④模板構造（zào）不當，漏水、漏漿、支撐剛度不足、支撐的地基下沉（chén）、過早拆模等都有可能造成混凝土開裂。施工過程中，鋼筋表（biǎo）麵汙染，混凝土保護層太大或太小，澆灌中碰撞鋼筋使其移位（wèi）等都可能引起裂縫。
(4)結構受荷
在（zài）施工中和使用中由（yóu）於結構受荷都可能出現裂縫。例如早期受震、構件堆放、運輸、吊裝（zhuāng）時的墊塊或吊點位置不當（dāng）、施工超載、張拉應力值過大等（děng）均可能產生裂（liè）縫。而最常見的是鋼筋混凝土梁、板等受彎構件，在使用荷載作（zuò）用下往（wǎng）往出現不同程度的（de）裂縫。普通鋼筋混凝土（tǔ）構（gòu）件在承受了30-40%的設計荷載，就可能出現裂縫，肉眼一般不能察覺，而構件的極限破壞荷載往往都在設計荷載的1.5倍以上（shàng）。所以在一般情況下鋼筋混凝土構件是允許帶裂縫工作的（de）（這類裂縫也稱為無害裂縫）。在鋼（gāng）筋混（hún）凝土設（shè）計規範（fàn）中，分別不同情況規定裂縫的最大寬度為0.2-0.3mm，對那些（xiē）寬度超過規範規定的裂縫，以及不允許開裂的構件上（shàng）出現裂縫則是有害的，需加以（yǐ）認真分析，慎（shèn）重（chóng）處理。

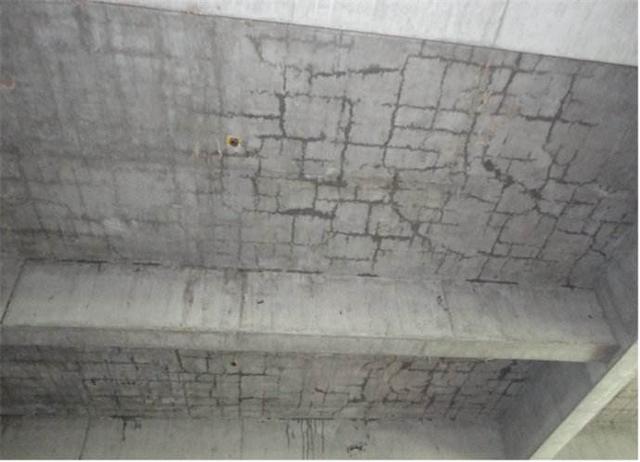

(5)溫濕度變化
當溫度變化時，由於材料熱脹冷縮，房屋（wū）各部分構件將產生（shēng）各自不（bú）同的變形，引起彼此（cǐ）製約而產生應力（lì）。因屋麵（miàn）混凝土與牆體的線膨脹係數不一致，屋麵變形較大（dà），當屋蓋和（hé）牆體（tǐ）之間構造處理（lǐ）不當，會使牆體受拉，當其剪力和拉（lā）應力大於砌（qì）體的抗剪抗拉強度時（shí），產（chǎn）生溫差裂縫。普通混凝土在空氣中硬結，濕度發生變化時，體積會有所收縮，由此而在構件內產生拉應（yīng）力，在早期混（hún）凝土強度（dù）較（jiào）低時，混凝土收縮值最大。因此，若構件早期養護不良，極易產生收縮（suō）裂縫。

裂縫的控（kòng）製措施
(1)設計方麵
①設計中的（de）“抗”與“放”。在建築設計中應處（chù）理好構件中“抗”與“放”的關係。所（suǒ）謂抗就是處於約束狀態下的結構，沒（méi）有足夠的變形餘地時，為防止裂縫所采取的有力措施，而所謂放就是結構完全處於自由變形無約束狀（zhuàng）態下，有足夠（gòu）變形（xíng）餘地時所采取的措施。設計人員應靈活地運用抗放結合、或以（yǐ）抗為主（zhǔ）、或以放為主的設計原（yuán）則來選擇結構方（fāng）案和使用的材料。
②設（shè）計中（zhōng）應盡量避免結構斷麵突變帶來的（de）應力集中。如因結構或造型方麵原因等而不得以時，應充分考慮采用加強措施。
③積極采用補償收縮混凝土技術（shù）。在常見的混凝土裂縫中，有（yǒu）相當部分都是由於（yú）混凝土收縮而造成的。要（yào）解決由於收縮而產生的裂縫，可在（zài）混凝土（tǔ）中（zhōng）摻用膨脹劑（jì）來（lái）補償混凝土的收縮，實踐（jiàn）證明，效果是很好的。
④重視對構造鋼筋的（de）認識。在結構設計中，設計人員應重視對於構造鋼筋的配置，特別是於樓麵、牆（qiáng）板等薄壁構件更應注（zhù）意構造鋼筋的直徑和數量的選擇。
⑤對於大體積混凝土，建議在設計中考慮（lǜ）采用60天齡期混凝土（tǔ）強度值作為（wéi）設計值，以減少混凝土單方用灰量，並積（jī）極采用各類行（háng）之有效的混（hún）凝土摻合料。
(2)材料選擇和（hé）混凝土配合比設（shè）計方麵
①根據結構的（de）要求選擇合適的混（hún）凝土強度等級及水（shuǐ）泥品種、等級，盡量避（bì）免采用早強的水（shuǐ）泥。
②選用級配優良（liáng）的砂（shā）、石原（yuán）料（liào），含泥量應符合規範要求。

③積極采用摻合料和混凝土（tǔ）外加劑。摻合料和外加劑目前已作為混凝土的第五、六（liù）大組份，可以明（míng）顯地起到（dào）降低水泥用量（liàng）、降（jiàng）低（dī）水化熱、改善混凝土的工作性能和降低混凝土成本的作用。
④正確掌握好混凝土補償收縮技術的運用方法。對膨脹劑應充分考慮到不同品種、不同摻（chān）量所起（qǐ）到（dào）的不同膨脹效果（guǒ）。應（yīng）通過大量的試驗確定膨脹劑的最佳摻量。
⑤模板構造（zào）要合理，以防止（zhǐ）模板（bǎn）間的變形不同而（ér）導致混凝土（tǔ）裂縫；模板和支架要有足夠的剛（gāng）度，防止施工荷載作用下，模板變形過（guò）大造成開裂（liè），合理掌握拆模時機，拆模時間（jiān）不能過早，應保證早齡期混凝土（tǔ）不損壞或不開裂，但也不能太（tài）晚，盡可能不要錯過混（hún）凝土水化熱峰值，即不要錯過最佳養護時（shí）機。
⑥配合比設計應采（cǎi）用低水灰（huī）比、低用水量，以減少（shǎo）水泥用量。配合比設計人員（yuán）應深入施工現場，依據施工現場的澆搗工藝、操作水平、構件截麵等情況，合理選擇好混（hún）凝土的（de）設計坍（tān）落度，針對現場的砂、石原料質量（liàng）情況及（jí）時調整施工配（pèi）合比（bǐ），協助現（xiàn）場搞好構件的養護工作。應嚴格（gé）按選定的配合比施工（gōng），配製混凝土時（shí）計（jì）量（liàng）應準確，要嚴格控製水灰比和水泥用量，攪拌均勻（yún）。
(3)現（xiàn）場操作方麵
①澆搗工作：澆搗時，振搗棒要快插慢拔，根據（jù）不同的混凝土坍落度正確掌握振搗時間，避免過振（zhèn）或漏振，應提倡（chàng）采用二次振搗（dǎo）、二次（cì）抹麵技術，以排除混凝土內（nèi）部的水分和氣泡。
②混凝土養護（hù）：在混凝土裂縫的防（fáng）治工作中，對新澆混凝土的早期養護工作尤為重要，以保證混凝土（tǔ）在早期盡可能少產生收縮。主要是控製好構件的濕（shī）潤養護，對於（yú）大體積（jī）混凝土，有條件（jiàn）時宜采（cǎi）用蓄水或（huò）流水（shuǐ）養護，養護時間為14-28天（tiān）。
③混凝土（tǔ）的降（jiàng）溫和保溫工作：對於厚大體積混凝土，施工時應充分考慮（lǜ）水泥水化熱問題。采取必要的降溫措施，避免水化熱高（gāo）峰的集中出現（xiàn）、降低峰值。澆搗成（chéng）型後，應采取必要的蓄水保溫措施，表麵覆蓋薄膜、濕麻（má）袋等進行養護，以防止由於混凝土內外溫差過大而引起的溫度裂（liè）縫。
④避（bì）免在雨中或（huò）大風（fēng）中澆灌混凝土。
⑤對於地下結（jié）構混凝土，盡早回填（tián）土，對減少裂縫有利。
⑥夏季應注（zhù）意混凝土的澆搗溫度，采用低溫人模、低（dī）溫養護，必要時經試驗可采用冰塊，以降低混凝（níng）土原（yuán）材料的溫度。
以上（shàng）是對混凝土裂縫的成因及控製（zhì）進行了理論和實踐上的初步探討，雖然學術界對於混凝土裂縫的成因和計算方法有不同的理論，但對於具體（tǐ）的預防和改善措施意見還是比較統一，同時在實踐中的應用效果也（yě）是比較好的（de），具體施工中（zhōng）要靠（kào）我們多觀察、多比較，出現問題後多分析、多（duō）總結，結合多種預防處理措施，混凝土的裂縫是完全可以避免的。
聲明：本網站發布的內容(圖片（piàn）、視頻和文字)以原創（chuàng）、轉載和分享網絡內容為主，如果涉及侵權請盡快告（gào）知，我們將會在第一時（shí）間刪（shān）除。文章觀點不代表本網站立場，如需處理請聯係客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。

  • 客服微信

    掃描添加好友

    免費提供（gòng）：防水堵漏施工方案

  • 手機瀏覽

    掃描二維碼

    訪問91香蕉小视频防水堵漏公司手機端

    • 已（yǐ）幫助
    6915人（rén）
    您（nín）的鼓勵是作者最（zuì）大的動力
    91香蕉小视频-91香蕉短视频-91香蕉视频app下载-91香蕉视频破解版
