聯係我們
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司（sī）傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽（yán）城市城（chéng）南新區新都（dōu）街道中南世紀城一期2B2-414--417室

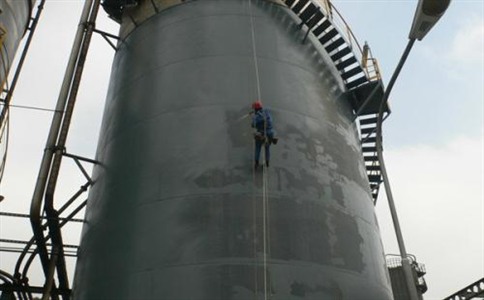

涼水塔防腐（fǔ）
根據工程現有情況，涼水塔的立柱（zhù）及水池部位采取環氧煤玻璃鋼防腐施工，其它部位采（cǎi）取環氧煤玻璃鱗片塗料防（fáng）腐，設備防腐後，使用壽命可達八年（nián）以上。 在有合理優化的設計、優質的防腐蝕材料的基礎上，有優質的施工質量保證，才能創出優質（zhì）的防腐蝕工程，因此我們對防腐施工嚴格把握，製定詳細切實可（kě）操作的（de）施工方（fāng）案。下麵我們就來了解（jiě）下防腐施工的處理辦法。
防腐施（shī）工的處理（lǐ）辦法：
1、表麵處理： 規（guī）範性的表麵處理是防腐（fǔ）塗料賴以附（fù）著於（yú）基體表麵必不可少的前提，是限度的發揮塗料防腐（fǔ）性能的（de）基礎，表麵處（chù）理好壞（huài），直接涼水塔防腐工程影響塗料的附著（zhe）力、施工質量和使用壽命。
（1）混凝土表麵處理。
A、用鏟刀（dāo）、鋼絲刷或（huò）磨光機除去表麵已經（jīng）起鼓、剝皮的老（lǎo）化漆膜、浮塵、水泥渣及疏鬆的混凝土（tǔ）顆粒，並用清洗劑徹底清洗幹淨（jìng）。
B、混凝土基體（tǐ）堅固、密實、平整，不應有（yǒu）起砂、起（qǐ）殼、裂縫、蜂窩麻麵及油汙（wū）現象。
C、基體表麵進行表麵處理，在（zài）深為20㎜厚度內，混凝土含水率不應大於6%,特別（bié）是冷水塔池（chí）底應做徹底的清理（lǐ），保證創造並達到標準施工條件。
（2）金屬結構表麵處理。
A、脫漆：原有漆膜由於（yú）受化工大氣（qì）、水的侵（qīn）蝕引起的塗層老化、起（qǐ）鼓、剝皮、舊漆膜用鏟（chǎn）刀將其刮淨。
B、除鏽：將已發生鏽蝕的氧化皮及翹起、龜裂的部位用鏟刀、鋼絲刷、紗布和磨光機等工具打磨幹淨，金屬表麵（miàn）應達到（dào）無鏽蝕、無（wú）油汙、無（wú）雜物，並（bìng）露出均一的金屬光澤，除鏽等級達到St3級標準，同時除鏽部位與保留的舊漆層邊緣有平滑過度。
2、塗料的調配：
所用（yòng）材料開桶後應首先檢查是（shì）否有失（shī）效或結皮現象，如果失效杜絕使用，結皮應從桶中取出，不允許搗碎（suì）混（hún）入漆液中，使用前充分（fèn）攪拌，將桶底沉積的顏料和填料全部攪起並攪拌均勻，以（yǐ）保證塗膜 成份及性能的一致性（xìng），確保塗料的（de）質量及與金屬（shǔ）表麵（miàn）的附著力。攪拌 均勻（yún）的塗料經過濾除去塗（tú）料中的雜質和（hé）髒物，方可（kě）使用。
調料時應根 據環境條件加（jiā）入適量的專用稀釋劑（jì），將塗料調至適宜操（cāo）作的粘度，一 般濃度以35~40秒為宜。稀釋劑隻能用明（míng）確規（guī）定的稀釋劑。環氧煤（méi）玻（bō）璃鱗片（piàn）塗料是（shì）雙組份塗（tú）料，調配時應分別按照說明書中各自的配比使用方法調配（pèi），並充分（fèn）攪拌（bàn）均勻，以備後用。底漆為增加塗（tú）料與基體的浸潤（rùn）能力和粘結力應適當（dāng）的調（diào）稀一些，濃度以25~35秒為宜，麵漆調製35~40秒（miǎo）為宜（yí）。
防腐（fǔ）施工的處理辦法施工流（liú）程：
（1）施工工藝流程。
表麵處理 檢查（chá）合格 塗（tú）刷環（huán）氧底漆一道 檢查合格 塗刷環氧煤鱗片塗（tú）料一道 幹燥合格（gé） 刷（shuā）環氧煤鱗片塗料中間漆一道（dào） 幹燥合格 塗刷環氧煤鱗片麵漆一道 檢驗合格 塗刷環氧煤鱗片麵漆一道 檢驗（yàn）合格 驗收移（yí）交（漆膜厚度達180um）。
（2）施工方法：采用人工刷塗和機械噴塗。
A、塗刷底漆： 表（biǎo）麵處理驗收合格（gé）後，在6小時內塗刷已經調製好的環氧底漆，底漆起著承上啟下（xià）的作用，與基體（tǐ）有優異的附著力，道底（dǐ）漆塗刷前，應用棉紗蘸（zhàn）汽油首先將表麵擦洗幹淨（jìng），除去表（biǎo）麵的雜物和浮塵， 底漆（qī）要求均勻一（yī）致，無流淌（tǎng）、無漏塗、無針（zhēn）孔、無氣泡，表麵漆膜要光滑，薄（báo）厚一致。漆膜厚度25~35um.底漆（qī）用（yòng）量80~90克/m2.焊（hàn）縫處、轉彎（wān）處、陰陽角要多刷一遍。
塗（tú）刷時，立麵要先上後下、先左後（hòu）右、先難後易、縱橫交錯塗刷（shuā）。待（dài）道底漆自然固化後，表麵除出雜物和（hé）浮塵，即可用同樣的方法塗刷第二道環氧煤（méi）鱗片底（dǐ）漆。第二道底漆的厚（hòu）度35~40um,用量100克/m2左右，並保證無針孔（kǒng）、無（wú）流（liú）淌、無漏塗，表麵應平整、均勻、豐滿，光澤一致。混凝土表麵坑凹不平（píng）處、裂縫和漏點應用環氧樹脂膩子填（tián）補找平，然後在進（jìn）行塗刷第二道環氧煤玻璃鱗片底漆的（de）塗刷。
B、塗刷中間漆： 待環氧（yǎng）底漆自然固（gù）化24小時基本幹燥後，經（jīng）驗收合格，即用（yòng）同樣的塗刷方法塗刷環煤玻璃鱗片中（zhōng）間漆，每道塗（tú）料（liào）用量110~125克/m2,漆膜厚度為45um,並保證無針孔、無流淌、無漏塗，表麵應平整、均勻、豐滿，光澤一致（zhì）。
C、塗刷麵（miàn）漆：待中間漆徹底幹燥，並檢驗合格（gé）後，除（chú）去表（biǎo）麵浮塵，即可塗刷道環氧煤玻璃鱗片麵漆，用量100~125克/m2,漆膜（mó）厚度40~50um;待層麵（miàn）漆幹燥後，依次塗刷第二道麵漆，厚度為80~100um,較後一（yī）道麵（miàn）漆是關鍵的一道工序，塗刷時一定要保證漆液豐（fēng）滿、顏色均一、光滑平整（zhěng），有一定的光澤，外觀美觀一致。
聲明（míng）：本網站發布的內容(圖片、視頻和文字)以（yǐ）原創、轉載和分享網絡內容為主，如（rú）果涉及侵權請盡快告知，我們（men）將會在第一（yī）時間刪除。文（wén）章觀點不代表本網站（zhàn）立場，如需處理請聯係客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
