聯（lián）係我（wǒ）們
24小時服務熱線（xiàn）：
158-5106-6698
公（gōng）司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道中南世紀城一期2B2-414--417室
南昌（chāng）堵漏公司（sī）核心技術之專業水池堵（dǔ）漏技術【注漿堵漏（lòu）】
發布時間：2023-03-15
來源：91香蕉小视频（dá）建（jiàn）工 瀏覽（lǎn）次數：6618
在現代工程（chéng）建（jiàn）設中，混凝土材料仍（réng）然是較為普遍的一種建築材料。但（dàn）是混凝土材料由於易受到溫度（dù）條件的影響，極容易出現裂縫問題。水池池壁（bì）因長期處於幹濕交替環境（jìng），經常承受溫度及濕度的反（fǎn）複變化，致使結構內部的混（hún）凝土由於溫度應力導致（zhì）水池池壁產生裂縫，影響水池的使用功能。因此，在現澆鋼筋混凝（níng）土水池設計施工過程中，要（yào）對水池池壁裂縫問題進行控製，將其危害程度降到最小。
水池滲漏原因分析
經調研和結合國內文獻報道，在常規技術成熟條件下，混凝土水池依然容易產生滲漏主要原因有：
1、混凝土收縮產生裂縫導致滲漏
混凝土（tǔ）在凝結之前，表麵因失水較快會產生的塑性收縮。混凝土在終凝前幾乎沒有強度或強度很小（xiǎo），受高溫或較大風力的影響，混凝土表麵會失水過快，造成毛細管中產（chǎn）生較大的負壓而使混凝土體積急劇（jù）收（shōu）縮，而此時混凝土的強度又無法（fǎ）抵抗其本身收縮，因此產生龜裂，多發生在終凝前。
混凝土澆築後，在硬化中後期，水泥水化產生（shēng）大量的水化熱，導致（zhì）內部溫度急劇上升，而（ér）混凝土表麵散熱較快，這樣就形成內外的較（jiào）大溫差，較大的溫差造（zào）成內部與外部熱脹冷縮的程度不同，使混凝土表麵產生一定的拉應力，混凝土表麵產生裂縫。
2、混凝土抗滲與抗裂辯證統一（yī）關係
混凝土在標號一定、原（yuán）材料一定的條件下，如果單純提（tí）高抗滲性，就必須增加砂漿量（liàng），增加水泥用量，盡量減少（shǎo）骨料用量，細骨料（liào）增（zēng）多又會降低混（hún）凝土的（de）抗裂性，因（yīn）此必須綜合（hé）進行混凝土配合比設計。
3、池壁混凝（níng）土養護不到（dào）位導致滲漏（lòu）
因地下混凝土特別是池壁混凝土體積龐大、多是豎向結構，灑（sǎ）水不宜操作、水分流（liú）失（shī）較快；間（jiān）斷澆（jiāo）水會導致混凝土表麵（miàn）幹（gàn）濕交替產生不利影響。
因此，容易因混凝土養護（hù）不（bú）及時或不到位導致池壁表麵有肉眼看不（bú）到的水化後產生（shēng）的（de）孔隙和因溫差和收縮產生的裂紋（wén），潮濕環境下水分可（kě）進入混凝土產生的凍融、電化學反應等破壞，對混凝土抗滲性能和耐久性等造成影響。
超長混凝土水池池壁抗裂抗滲技術
超長混凝土水池池壁前（qián）期管（guǎn）理（lǐ）
（1）合理選擇混凝土添（tiān）加劑。混凝土膨脹劑的質量要符合規（guī）範要求，膠凝（níng）材料要應用≥PC52.5強度等級的（de）水泥，應用在25mm以內的碎石（shí）粗骨料粒徑，含泥量控（kòng）製在0.5%以內；細骨料要應用中砂，含泥量控製在2%以內。膨脹劑、減水劑（jì）等相關添加劑要符合國家標準要求（qiú）。
（2）混凝土配合（hé）比（bǐ）設計。膨脹劑（jì）控製在12%～14%，高性（xìng）能膨脹劑要根（gēn）據（jù）具體（tǐ）狀況適度調節參數，保（bǎo）障補償收（shōu）縮混凝土的最終限製膨脹率控製在0.02%～0.03%區域範圍中，保障（zhàng）其滿足強度設計等（děng）級以及抗滲等級的要求。各項配合比例要符合要求規範，合理（lǐ）開展。
（3）混凝（níng）土（tǔ）膨脹劑添加量的計算方式。混凝土配合比中（zhōng）水泥摻合料為C0、粉煤（méi）灰的摻合料為F0，利用膨脹劑替代水泥、粉煤灰等材料。要合理控製材（cái）料的配合比例。膨脹劑添加量計（jì）算公式（shì）為（wéi）E=C0×K，水泥用量計算公式為（wéi）C=C0-E。膠凝材料為水泥、粉煤灰等摻合料和膨脹劑時，膨脹劑摻量計算公式為E=（C0+F0）×K，摻（chān）合料添加量計算公式為F=F0×（1-K）水泥添加量（liàng）C=C0×（1-K）。
（4）重視質量規範驗收（shōu）。根據《地下防水工（gōng）程質量（liàng）驗（yàn）收規範（fàn）》（GB50208-2011）相關要求，防滲混凝土水泥用量要（yào）控製在320kg/m3，在摻（chān）入混合料的時候，水泥用量至少300kg/m3，水灰比（bǐ）則要控製在0.45以內，根據具體（tǐ）狀況確定（dìng）膨脹劑添加（jiā）量。
（5）平衡水泥用（yòng）量。在大體積補償收縮混（hún）凝土（tǔ）進行地下（xià）水池工（gōng）程中應用（yòng），為了達到平衡水泥用量，降低施工過程中混凝土溫度應力，可以通過60d抗（kàng）壓強度作為主要的強度等級。
（6）在混凝土中摻入添加劑的時候（hòu），要（yào）通過專業單位確定檢（jiǎn）驗。

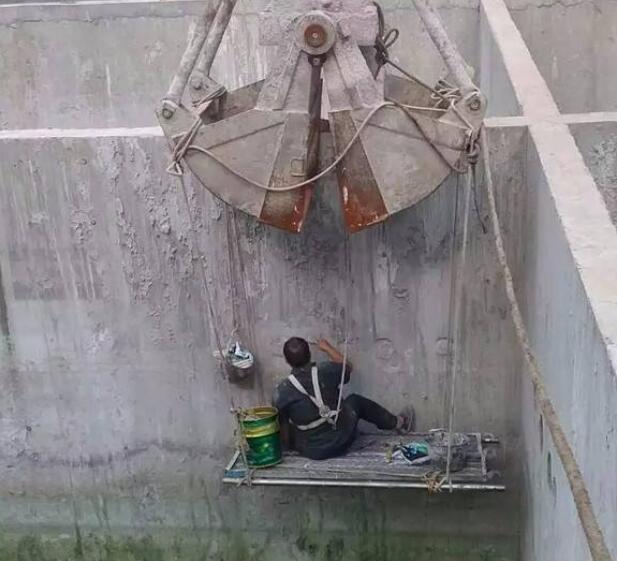

水（shuǐ）池注漿堵漏修複方法的施工要點
1、聚氨（ān）酯發泡（pào）快速堵漏材料性能特點
注漿堵漏修複方法（fǎ）主（zhǔ）要是依據聚氨酯發泡快速堵漏材料遇水發生化學反應的（de）原理來完成對混凝土水池滲漏的修複。因此，注漿堵漏（lòu）修複施工中所（suǒ）使用的漿液不會因為水的存在而出現被稀釋或被衝走（zǒu）的（de）情況，這一特點是傳統（tǒng）滲漏修複方法所不具有的。
在注（zhù）漿堵漏的施工過程中，漿液會在壓力的作用下被快速（sù）注（zhù）入（rù）混凝（níng）土水池（chí）出現的裂縫中，這時聚氨酯發泡快速堵漏材料在裂縫中遇水發生反應，產生大量泡沫，使混凝土水池中的裂縫被粘接起來（lái）形成一個不具備透水性的（de）整體，從而有效防止混凝土水（shuǐ）池的滲漏（lòu）問題。
2、注漿堵漏修（xiū）複方法中（zhōng）的灌漿設計
注漿堵漏修複方法中的灌漿設計采用的是灌漿孔（kǒng）防水堵漏布（bù），主（zhǔ）要能夠分為兩種：一種是騎縫形式，另一種是斜孔形式。在（zài）實際的施工過程中，需（xū）要結合實際的施工情況（kuàng）進行選擇，或兩種形（xíng）式共同使用。同時需要根據（jù）混凝土水池中滲漏情況的差異對灌漿孔防水堵漏布的數量和位置進行合（hé）理的安排（pái），如果滲漏的縫（féng）隙較大，就需采用加大的孔距，而在滲漏的縫（féng）隙較小時，則（zé）需要采用較小的孔距。
在修（xiū）複施工中要對灌（guàn）漿設備和管（guǎn）路的運行情況進行嚴格的檢查，保證防水堵漏的強度，對混凝土水池中存（cún）在的裂縫進（jìn）行疏（shū）通，並確保對灌漿參數選擇（zé）的科學性和合理性。此外，在施工過程中（zhōng）要進行組織（zhī）分工，明確不同工作崗位的職責，確保每（měi）一項施工操作都能嚴格依照（zhào）標準完成。
薛林總之，水池的建設中從混凝土材料的選擇、到澆築混凝土的模（mó）擬分析，再到（dào）施工方案的合理製定，再到現場混凝土澆築（zhù）的監測與控製，從每一（yī）個環（huán）節都進行了充分的準備，製定了完備的技術保（bǎo）障，從而保證了（le）水池混凝土澆築的順利完成（chéng）。
聲明：本（běn）網站（zhàn）發布的內容(圖片、視頻和文字)以原創、轉（zhuǎn）載和分享（xiǎng）網（wǎng）絡內容為主，如果涉及侵權請盡快告知，我們將會在第一（yī）時間刪（shān）除。文章觀點不代表本網站立場，如需處理請聯係客（kè）服。電（diàn）話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
掃（sǎo）描添加好友
免費提供：防水堵漏施工方案
掃描二維碼
訪問91香蕉小视频防（fáng）水堵漏公司手機端
已幫助（zhù）
6618人
6618人
您的鼓勵是作者最大的（de）動力
