聯係我們
24小時服（fú）務熱線（xiàn）：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道中南世紀（jì）城一期2B2-414--417室
2-0-2-3地（dì）下通道堵漏_地下通道漏水處理方法供您參考查閱
發布時間：2023-06-06
來源：91香蕉小视频（dá）建工 瀏（liú）覽（lǎn）次數：6655

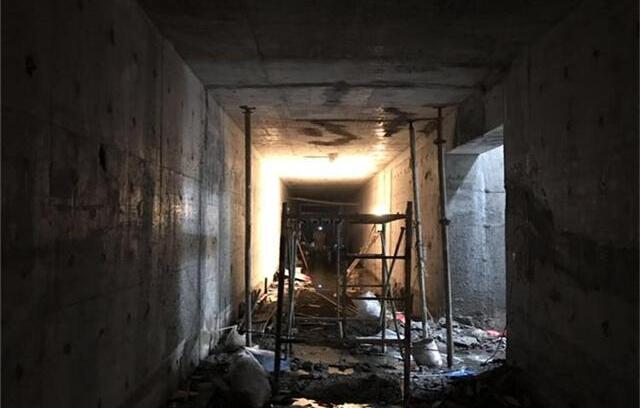

目前隨著城市交通的發展，為（wéi）解決（jué）交通擁堵，各城市都在大力發展立體（tǐ）交通，地（dì）下通道成為了立體交通必不可少的一環。但隨著地下交通工程的建設、運行，在建設過（guò）程中特別是運行後，地下通道（dào）滲漏現象（xiàng）屢屢發生（shēng），嚴重影響（xiǎng）運行（háng）安全。那麽的地下（xià）通道漏水該怎麽處理，91香蕉小视频建工堵漏公司為您帶來了專業的地下通道堵漏方案，供您參考查閱。
地下通道漏水處理方法一：
1、施工（gōng）工（gōng）藝
地下通（tōng）道（dào）灌（guàn）漿堵（dǔ）漏（lòu）施工一般程序：裂縫表麵處（chù）理→鑽孔→安裝灌（guàn）漿咀（jǔ）→封閉→注水→灌（guàn）漿→拆咀→封孔。

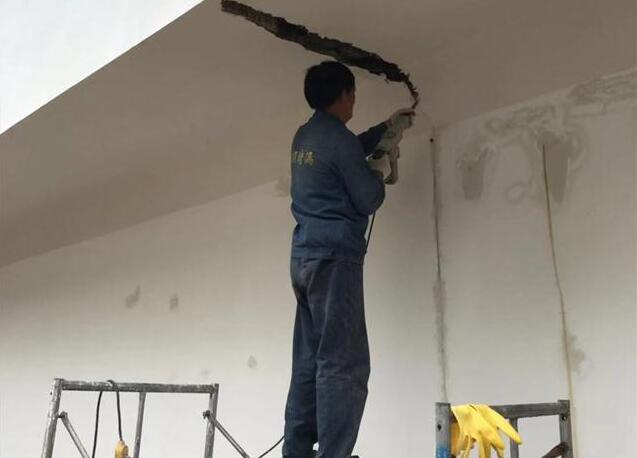

(1)找出並標示好地下通道裂縫（féng）漏（lòu）水點，把裂縫（féng）周圍表麵清理幹淨；
(2)沿裂縫鑽孔，鑽頭直徑10mm（采（cǎi）用1064或B8咀）孔（kǒng）深（shēn）為板厚1/3,孔距200-300mm。
(3)安裝灌漿咀，間（jiān）距根據實際情況而定，一（yī）般為200mm～400mm；
(4)用電動灌漿機將清水從注漿咀（jǔ）中注入混凝土裂（liè）縫，讓裂縫（féng）充分濕潤，以便和注漿料充分反應固（gù）化；
(5)用電動（dòng）灌漿機將灌（guàn）漿料從注漿咀中注入混凝土裂縫（féng），灌漿順序裂縫一側順序（xù）灌注，12小時後敲掉灌漿咀，用封縫材料封（fēng）堵；
2、地下通道注漿（jiāng）堵漏方法綜述
a.注漿是一種新型化學注漿堵漏技術，它采用雙液注漿。將按（àn）比例稱好的三種原料加水攪拌製成甲液，按比（bǐ）例稱好的（de）固硫加水（shuǐ）攪拌製成（chéng）乙（yǐ）液，當（dāng）兩種液體（tǐ）混和後即發生聚合反應，30秒鍾初凝，2-3分鍾反應完畢（bì），終凝成（chéng）膠體。注漿（jiāng）采用水溶形式注入結構層，漿液粘（zhān）度低，滲透性好，可注入0.1mm以下的裂縫；漿液可在潮濕、水速大、水量多條件（jiàn）下凝聚；凝膠還具有（yǒu）抗滲性好、遇水膨脹、耐侵蝕（shí）等特點，膠體抗壓強度0.01-0.06MPa,抗拉強度為0.02-0.04MPa。
b.注漿法主要使用於地下通道漏水量較大、水流分（fèn）散、不利於封堵（dǔ）裂縫及個別出水點、麵。根（gēn）據裂縫狀況確定封堵位置。采用（yòng）引水注漿（jiāng）的方法進行堵水。先在出水點上鑽孔，鑽孔深（shēn）度以不穿透結構層，不小於20cm為宜，這樣既可避（bì）免注（zhù）漿時出現漿液超擴散現象，又可疏通出水點周圍盤根（gēn）錯節（jiē）的細微裂隙，起到泄壓作用。然後將孔內的碎石浮碴（chá）清理（lǐ）幹淨，用速凝膠泥把（bǎ）外徑為25mm的塑料軟管埋入引水（shuǐ）孔內，再用砂漿修整口部。
3、注漿具體施工步驟
a.表麵（miàn）清洗：把地（dì）下通道裂縫左右約（yuē）10cm的混凝土表麵清（qīng）洗幹淨，找到縫隙的位置及水源。
b.割縫或鑽孔：在滲（shèn）水縫（féng）隙（xì）左右各3cm處用切割機割深為6-8cm的縫，為鑿槽做準備。
地（dì）下通道堵漏施工（gōng）方案二：
對地（dì）下工程的滲漏維修一般都是采取堵（dǔ）漏與引水（shuǐ）相結合的綜合處理方案，對於哪些部位需（xū）要堵漏，哪些部位需要引水，要（yào）根據現場的實際情況（kuàng）來決定（dìng）。
現將引水（shuǐ）與堵漏的施工方法分述如下：
1、引水（shuǐ）常用的施工方法：
引水——就是將滲漏部位的水通過一個暗道，引到（dào）地下過街（jiē）道排水係統中去，在表（biǎo）麵看不到滲漏，不影響通行行過道的正常使用。引水的好處是（shì）能使地下水的壓力（lì）釋放，其他部位一般不會再發生滲漏（lòu）；具體做法如下：
①頂板引水：在頂板滲漏部位，用1mm厚（hòu）不鏽鋼板做一接水（shuǐ）盒，在裝飾頂板以上，將水引到牆邊，然（rán）後再在牆上與底板牆角處做暗道（dào），將水引到排水係統。
②側牆引水：在側（cè）牆滲漏部位將裝（zhuāng）修瓷磚拿掉，從滲漏部位沿牆向下做暗槽，到底板拐角處，通過底板拐角處的暗槽，將水引到排（pái）水係統。
③底板引水：在（zài）底板滲漏處將地磚拿掉，沿盲道做一地下暗溝（gōu），將水引到排水（shuǐ）係統，然後再將地磚恢（huī）複。
引水看似簡單，實際上是一個很仔細、很係統的工程，排水通道一定（dìng）要做暢通，不能有半點堵塞，而且做暗道時，不能影響（xiǎng）表麵的裝飾美觀。
2、堵漏（lòu）施工方法：
對於地下通（tōng）道牆（qiáng）邊的施工冷縫（féng）與砼裂縫的處理，可采用堵（dǔ）漏的辦法進行施工，堵漏的施工技術如下：
（1）注漿堵漏（lòu）材料
環氧樹脂和固化劑（jì）配合使（shǐ）用，環氧樹脂具有以下優良特性：力學性能高：環（huán）氧樹脂具有很強的內聚力，分子結構致密，所以它的力學性能高於酚（fēn）醛樹脂和不飽和聚酯等通用（yòng）型熱固性樹脂；附著力強：環氧樹（shù）脂固化體係中含有活性極大（dà）的環氧基（jī）、羥基以及醚鍵、胺鍵、酯鍵等極性基團，賦（fù）予環（huán）氧固化物（wù）對金屬、陶（táo）瓷、玻璃、混凝士、木材等極性（xìng）基材以優（yōu）良（liáng）的附著力；固化收縮率小：一般為1%～2%。是熱固性樹脂中固（gù）化收（shōu）縮率較小的品種之一（酚醛樹脂為8%～10%；不飽和聚酯樹脂為4%～6%；有機矽（guī）樹脂為4%～8%）。線脹係數也很小，一般為6×10-5/℃。所以固化後體積變化（huà）不大，達到（dào）止水的（de）作用。
環（huán）氧樹脂是國際上（shàng）公認的新型優質防水（shuǐ）材料，在國內地下堵（dǔ）漏止水工（gōng）程中被廣泛材料，收以良好的效果。
（2）施工工藝流（liú）程（chéng）：
材料準備→技術準備→基層處理→檢查漏點→布注漿嘴→封閉注漿→塗刷滲透（tòu）結晶防水塗料→基層恢複。
（3）基（jī）層清理（lǐ）
剔（tī）鑿滲漏部位表層，鏟除水泥砂（shā）漿，直至露（lù）出滲漏點混凝土基層，把混凝土基層鑿毛，用清水衝洗幹淨，以便於查找縫隙和觀（guān）察水源。
（4）地下通道堵（dǔ）漏（lòu）注漿
①把混凝（níng）土基層清理幹淨，檢（jiǎn）查出明顯（xiǎn）滲漏的地方，做上標（biāo）記。
②鑽孔：采用大功率衝擊鑽，鑽頭長度L=450mm，鑽頭直徑φ=14mm，按混凝土結構厚度，距離裂縫80～100mm沿裂縫方向兩側（cè）交叉（chā）鑽孔。孔距應（yīng）按現場實際情況而定，一般為200～300，以注漿後，漿液在裂縫（féng）處能交匯為原則，鑽孔角（jiǎo）度應與（yǔ）裂縫斷麵成60度左（zuǒ）右交叉，鑽孔深度一般控（kòng）製在250～300mm，總（zǒng）之，鑽孔位置、角度與深度的控製，要能保證鑽孔前端與裂（liè）縫相交。
③埋止水針頭：止水針頭（tóu）為配套部件，是漿液注入（rù）裂（liè）縫內的連（lián）接件，埋設時應用專用工具緊固，並保針頭的（de）橡皮部分（fèn）與孔壁緊密結合，以防漏漿。
④注漿：注漿壓力一般控製在15MPa左右，注漿時（shí）應從底部開始，當側麵管出（chū）漿2-3秒後即可停（tíng）止注漿，接著依次由底部到側麵，再由側麵到頂部，依次漸進。灌注（zhù）時應嚴密注視灌注機的工作壓力表，如超過額定壓力，應停機後（hòu）再進行，如壓力仍居（jū）高不下，應檢查鑽孔是否（fǒu）與裂縫完全交叉。
如兩注（zhù）漿孔之間的（de）漿液不能愈合，應進行第二次注漿或在該位置補孔重新注漿，以便整條裂（liè）縫（féng）都灌滿漿液，確保堵漏質量。
⑤封孔：待漿液完全固結後，將天花板殘留的環氧（yǎng）樹脂清理（lǐ）幹淨，表（biǎo）麵（miàn）整平，觀察沒有滲漏水（shuǐ）的（de）現象後（hòu）將注漿部位（wèi）用防水砂漿封平（píng）。
⑥修複：待砂漿凝固後，然後塗抹塗料，顏色和原裝修保持一致。
方案三：地（dì）下（xià）通（tōng）道變形縫漏水（shuǐ）解決辦法

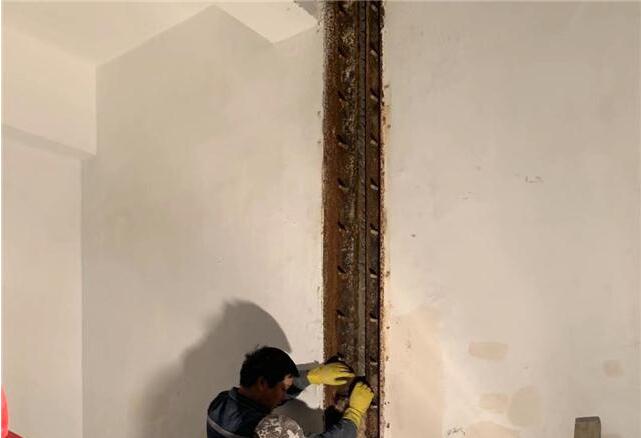

目前很多人對（duì）混凝土（tǔ）結構的地下通道變形縫漏水的治理采用在混（hún）凝土（tǔ）斷裂縫的邊側鑽（zuàn）孔、埋止（zhǐ）水針頭、注漿止（zhǐ）水的方法。往往是當時起作用，過一段時問又開始漏水，原因就是隻做了表麵文章。
1、首先，地下通道堵漏壓力灌漿必須在一定的壓力作用下。將漿液壓送到一定的位置。如果在混凝土斷裂縫的一側鑽孔（kǒng），原混凝土斷裂縫處又不做封者，漿液（yè）就會很輕鬆地被灌入到縫內，跟自流幾乎（hū）無差（chà）別。假設某混凝土底板厚400mm，鑽（zuàn）孔深度200mm(一般隻100mm)，漿液被注入（rù）後，首先（xiān）在200mm處遇水膨脹，理論上講漿液應沿混凝（níng）土的兩側壁上下均（jun1）等（děng）分散（sàn），但（dàn）事實並（bìng）非如此。
首先漿波的下方有水，水不可壓縮，而上方變形縫無約束，漿液在很小（xiǎo）的壓力作用下，很自然地流到上方，並完（wán）成了它的反應，這時（shí）就被認定為注漿結束。即使再複注一遍（biàn）還是重複了上述過程。縫隙下方的水仍然是水，而上方僅為一層聚氨酯的膠凝體，它（tā）一旦（dàn）失水（shuǐ）幹縮，又會開始滲漏，治標不治本。
2、因此（cǐ），對這種混凝（níng）土變形縫的治理，首先必須對裂縫處封堵．然後（hòu）再施以高壓注漿。埋設止水針頭的（de）深度並不（bú）重（chóng）要（yào），重要的是在混凝土（tǔ）變形縫上方封堵約束的情況（kuàng）下，在高壓力的作（zuò）用下，使漿液能充（chōng）盈到（dào）混凝土變（biàn）形縫的全部空間和孔隙，將縫內（nèi）的水擠走並能對膨脹的膠凝體進行（háng）擠密。
除對滲漏處注漿治理的方法要得當外，灌（guàn）漿設備也很重要。用於水溶性聚氨酯漿液的壓力灌漿（jiāng）設備，應選用電動高壓（yā）柱塞泵．否則不足以使漿液灌注到混凝土的微細孔隙中，也不（bú）足以對膨脹的（de）膠凝（níng）體實施高壓擠密。一般來（lái）講這種壓力不會對混凝土結（jié）構造成影響。
3、對地下（xià）通道變形縫漏水的治理．除（chú）上述注漿材（cái）料外，實際操作中（zhōng）還使用（yòng）了很多輔助材料。實（shí）際上有些材料（liào）用了也沒有實質意義，如聚合物砂漿，該材料對治理（lǐ）慢滲和（hé）補強是一種不錯（cuò）的材料，放到變形（xíng）縫上使用顯然（rán）就不合適。在諸多的變形縫治理施（shī）工方案中，千（qiān）篇一律地都要寫上密封膠，如聚（jù）氨酯（zhǐ）密封膠和聚硫密封膠。但是凡是漏水需要治理的（de）地下（xià）通（tōng）道變形（xíng）縫沒有一個是幹燥的，即使用噴燈表麵烘（hōng）烤也起不到什麽作用，因為連幹燥基（jī）麵上的密封（fēng）膠遇水後都要剝離，何況是在潮濕基麵上應用。
4、凡是因止水帶原因發生滲漏的變形縫，密封（fēng）膠沒有不隨之失效的;隻（zhī）有變形縫l止水帶不漏水（shuǐ）或（huò）經過治理（lǐ）後不漏水，密封膠才能起作用。筆者（zhě）不是反對使用密封膠﹐但（dàn）要看條件，就地下通道變形縫滲（shèn）漏用（yòng）水（shuǐ）溶性聚氨酯注（zhù）漿止水後再用密封膠嵌縫，它（tā）的作用充其量（liàng）隻能延緩水溶性聚氨酯膨脹體因（yīn）失水形成的早期（qī）幹縮。
5、在地下通（tōng）道工程漏水堵漏治理中，對變形縫的治理可謂難中之難，但（dàn）隻要了解和掌握治漏材料的材性且治理方法得當，變形縫的滲漏還是可以緩解的。
總結：以上就是91香蕉小视频建工堵漏公司為您（nín）整理了三種（zhǒng）專業的（de）地下通（tōng）道堵漏方案，相信您看完之後，應該（gāi）能找到適合自己的地下通道漏水處理方法，如果以上方法都不能解決您的問題，希望對您帶來（lái）幫助。
聲明：本網站發布的內（nèi）容(圖（tú）片、視頻和文字)以原創、轉（zhuǎn）載和分享網絡內容為主，如（rú）果涉及侵權請盡快（kuài）告知，我（wǒ）們將會在第一時間刪（shān）除。文章觀點不代表本網站立場，如需處理請聯係客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
掃描添加（jiā）好友
免費提供：防（fáng）水（shuǐ）堵漏施工方案
掃描（miáo）二維碼
訪問91香蕉小视频防水堵漏公司手機端
已幫助
6655人
6655人
您的鼓（gǔ）勵是作者最大（dà）的動力
